Инструкции и прошивки

Если по какой-то причине Вы не получили инструкцию и есть трудности с эксплуатацией нашей магнитолы, либо есть вопросы по использованию магнитолы, то мы предлагаем ознакомиться c инструкциями и видео-обзорами:

Инструкции на английском языке от наших поставщиков,видео-обзоры на русском языке и прошивки.

Поставщик Артикул Инструкция (англ.) Видео-обзор Прошивка
Witson (W2-Exxxx) скачать Смотреть:  UI1 скачать
Witson (W2-BLxxxx) скачать Смотреть:  PX6 скачать
Witson (W2-BXxxxx) скачать Смотреть:  PX6 скачать
Witson (W2-K5xxxx) скачать Cмотреть:
Witson (W2-K6xxxx) скачать Cмотреть:
Witson (W2-DKxxxx) скачать Cмотреть:  скачать
Witson (W2-DTxxxx)   Смотреть:  скачать
Witson (W2-DHxxxx) скачать Смотреть:
Witson (W2-RVxxxx) скачать Смотреть:  скачать
Witson (W2-Vxxxx)     скачать
Witson (W2-RDxxxx) скачать Смотреть:
Winca (W2-Wxxx) скачать Смотреть:  PX5 A8 скачать
Winca (W2-RLxxx) скачать
CGS (AD-9xxxx)   Смотреть:  Intel Sofia A5 скачать
YGZ (CAxxxx)   Смотреть:
Canavie (CIR-xxxx) скачать Cмотреть:
GHE (DAxxxxx) скачать Cмотреть:  T3 A6 скачать
Kaier (SR-xxxx)   Смотреть:  Tesla TS9 A8 скачать
Kaier (KR-xxxx) скачать Смотреть:  Tesla PX3 A7 скачать


Начало установки, меры предосторожности

Изготовители товара рекомендуют не устанавливать и не ремонтировать навигационные системы самостоятельно. Все обслуживаемые операции должны выполнятся в сервисных мастерских специалистами.

​Запрещено использовать товар в следующих опасных ситуациях:
  • Когда автомобиль при резком торможении может спровоцировать ранение водителя и пассажиров;
  • Когда определенные обстоятельства препятствуют эффективной работе ведущих деталей транспортного средства, таких как переднее сидение водителя или рулевая колонка, рычаг переключения передач.
При установке, а также прежде чем открыть отверстие в лицевой панели, убедитесь, что имеется зазор между тыльной стороной. Будьте осторожны: не повредите топливный кабель, трос тормоза, электрические детали, линии электропередачи и кабельные коммуникации.

​При использовании винтов проверьте, чтобы они не соприкасались с антенным трактом. Болты при вибрациях могут повредить провод или изоляционный слой, что приведет к короткому замыканию или другому повреждению Для обеспечения правильной установки необходимых деталей используйте стандартный метод их установки.

При использовании каких-либо нестандартных деталей Вы можете нанести внутреннее повреждение данному изделию или, ненадежно зафиксировав его компоненты, Крайне опасно устанавливать антенну GPS у рулевой колонки или рычага переключения передач. Пожалуйста, убедитесь в том, что установка товара не препятствует вождению.

Установка магнитолы

Установка напряжения:
  • Прибор используется для транспортного средства с 12-вольтной батареей и отрицательно заряженным окончанием. Перед установкой проверьте напряжение батареи;
  • Во избежание короткого замыкания снимите «массу» аккумулятора;
  • Нельзя прикладывать плавкий предохранитель прибора непосредственно на батарею;
  • Не соединяйте шнур питания прибора непосредственно с другими каналами;
Установка магнитолы:
  • Выньте установленный кронштейн и открутите транспортировочные винты на крышке и отложите их в сторону;
  • Закрепите кронштейн с помощью винтов на универсальной автомагнитоле;
  • Установите все кабели согласно диаграмме (схема пин конекторов наклеена на крышке магнитолы, специалисту достаточно этой схемы чтобы подключить магнитолу);
  • Установите навигационную антенну в правильном положении, а затем крепко завинтите разъем.

Схема подключения

Стандартная схема подключения универсальной 2din магнитолы, все штатные магнитолы имеют аналогичный набор проводов и штекеров, но в зависимости от марки автомобиля могут отличаться основным кабелем питания и иметь длополнительные провода:
Распиновка кабеля питания по цветам:

Для чего нужен CANBUS модуль

Если автомобиль высокой комплектации и имеет штатный усилитель либо штатную навигацию, или есть отображение климат контроля на дисплее и передача бортовых данных на экране оригинальной магнитолы, то нужно заказывать магнмитолу с CANBUS модулем, это блок передает данные с бортового компьютера. Отвечает за работу кнопок на руле, управление и отображение климата на экране магнитолы, и работу штатной камеры.

Установка GPS антенны

В комплекте с магнитолой купленной на сайте car-better.ru всегда будет GPS которая подключается к магнитоле взамен оригинальной антенны, которая может быть уже установлена в автомобиле, но бывает что оригинальная антенна тоже совместима с нашей магнитолой.

Для установки антенны внутри автомобиля (в заднем корпусе) попробуйте закрепить металлический стержень пластины на горизонтальной плоскости так, чтобы GPS антенна была повернута к окну. GPS антенну нужно поместить на металлической пластине. (GPS антенна устанавливается с помощью магнита).

ВНИМАНИЕ: Клейстер в металлических пластинах не должен разделяться на маленькие части. В некоторых моделях автомобилей стеклянные 5 окна не дают проникнуть спутниковому GPS сигналу. Поэтому GPS антенна должна быть установлена на внешней стороне автомобиля.

Как установить внешнюю антенну (в кузове автомобиля)

​GPS антенну нужно поместить в максимально высокое положение, такое как крыша или отдел багажника. (при помощи неподвижного магнитного корпуса.)

Эксплуатация пульта дистанционного управления (ПДУ)

​Не помещайте ПДУ на приборную панель, рулевое колесо или припекаемое солнцем место, особенно в летнее время, поскольку высокая температура приведет к деформации ПДУ.

Когда автомобиль останавливается на припекаемом солнцем месте, ПДУ нужно помещать в контейнеры для хранения или непроницаемую для солнца область. Под прямым солнечным светом сигнал от ПДУ может сбиться. Поэтому помещайте ПДУ около передней панели датчиков, на правильном режиме расходования батарей.

Корректное пользование батареей поможет избежать разрыва и утечки электролита, повышения температуры, воспламенения, повреждения или неисправности батареи, а также загрязнения окружающей среды.
  1. Поместите батареи в ПДУ, сверив + и - батарей;
  2. Используйте батареи, которые мы предложили;
  3. Поменяйте использованные батареи, когда будетнужно;
  4. Выньте батареи, если не собираетесь использовать ПДУ в течение долгого времени;
  5. Перевяжите использованные батареи липкой лентой или поместите их в полиэтиленовый пакет для изоляции от других предметов при хранении;
  6. Никогда не заряжайте, не разбирайте на части, не деформируйте и не нагревайте батареи, не создавайте короткого замыкания, не бросайте их в огонь или воду и не давайте им соприкасаться с металлическими объектами;
  7. Никогда не помещайте ПДУ с батареями и сами батареи в места с высокой температурой, в том числе в автомобиль с закрытыми дверьми и окнами, в багажник, места под прямым солнечным светом или рядом с нагревательными приборами;
  8. Храните батареи подальше от детей. Незамедлительно отправьте их в больницу, если они проглотят батарею;
Предосторожности в использовании батарей:
  • Тип Батареи: литиевая батарея;
  • Срок годности: приблизительно 1 год (при комнатной температуре) в нормальном режиме эксплуатации;
  • Прежде чем поменять батареи, убедитесь, что соблюдены правила утилизации использованных батарей;
Медицинская помощь при утечке электролита из батареи описана ниже:
  1. Удалите остаток электролита в аккумуляторном отсеке и вставьте новые батареи;
  2. При попадании электролита на кожу смойте его водой;
  3. При попадании электролита в глаза не трите их руками, а ополосните водой, а затем обратитесь к врачу;
Неотложная медицинская помощь: Во избежание физического или материального ущербов пользователю или другим людям незамедлительно отключите питание и доставьте систему в ближайший центр обслуживания или дилеру автомобильной стереосистемы для предотвращения последующих поломок.

Установка Батареи
  1. Выньте кронштейн батареи. Нажмите на точку А по направлению, показанному стрелкой, и вытяните кронштейн батареи в точке B.
  2. Поместите батарею в кронштейн батареи.
  3. Вставьте кронштейн батареи в исходное место.

DVD диск

DVD проигрыватель может воспроизводить DVD диски следующих форматов: DVD, MPEG4, MP3, CD.
DVD проигрыватель не может воспроизводить диски с несовместимым кодом региона. (DVD проигрыватель - полный код региона).

Используйте диски традиционной круглой формы. Диски неправильной, некруглой формы могут застрять в DVD проигрывателе или привести к сбоям в работе проигрывателя. Перед воспроизведением проверьте диск на наличие трещин и царапин. Поцарапанные или треснутые диски могут привести к приостановке проигрывания или к порче товара.

Если Вы не используете диск, поместите его в коробку. Не подвергайте диски воздействию прямых солнечных лучей или высокой температуры. Не пишите, не рисуйте, не помещайте наклейки и не используйте химические вещества на поверхности диска.

Протирайте диск сухой мягкой тряпкой от центра к краям. Использование обогревателя в автомобиле может вызвать увлажнение внутренних деталей DVD проигрывателя. Влага может привести к сбоям в работе проигрывателя. DVD диск может разорваться, если автомобиль едет по тряской дороге.

Некоторые диски могут не выполнять одни и те же специальные функции либо могут не воспроизводиться. Цифровой многофункциональный DVD диск (также известный как «цифровой универсальный диск» или «цифровой видеодиск») – это популярный медиа-формат оптических дисков. В основном его используют для хранения информации и видеоданных. Большинство DVD дисков обладают теми же параметрами, что и компакт-диски (CD диски), но вмещают в шесть раз больше информации.

DVD меню

​DVD может показывать несколько заголовков, заглавное меню. Кроме того, заглавное меню DVD может отображать несколько пунктов, а во время воспроизведения может появляться подменю. Dolby Digital и ИКМ аудио сигналы, субтитры и язык можно изменять в зависимости от программного обеспечения. Во время проигрывания DVD-R и DVD-RW дисков устройство воспроизводит только видео-формат (в видеорежиме), не воспроизводит ИК файлы.

В работе DVD-R и DVD-RW дисков с данными могут наблюдаться сбои из-за несоответствующих свойств дисков, наличия царапин, загрязнений или влаги на линзах устройства. DVD диски, записанные на личном ПК, могут давать сбои в работе, что зависит от установки и условий эксплуатации используемого формата. Поэтому используйте правильный формат записи.

CD-R и CD-RW диски

DVD проигрыватель воспроизводит только заполненные CD-R и CD-RW диски. В работе CD дисков с данными могут наблюдаться сбои из-за несоответствующих свойств дисков, наличия царапин, загрязнений или влаги на линзах устройства. Диски, записанные на личном ПК, могут давать сбои в работе, что зависит от установки и условий эксплуатации используемого формата. Поэтому используйте правильный формат записи. Работа CD-R и CD-RW дисков может быть нарушена в случае воздействия на диски прямых солнечных лучей или высокой температуры при нахождении в автомобиле. CD-RW диски требуют немного больше времени для начала воспроизведения, чем стандартные CD и CD-R диски. Прежде чем использовать CD-R и CD-RW диски, ознакомьтесь с примечаниями.

Файлы совместимы с форматами Версий 1.0 и 1.1. (ярлык на заголовке диска) Только MP3 файлам с частотой 32, 44.1 и 48 КГц доступно расширение функциональных возможностей (можно воспроизводить файлы с частотой 16, 22.05, 24, 32, 44.1 и 48 КГц). Акустические характеристики MP3 файлов можно улучшить путем увеличения скорости передачи битов. Такой проигрыватель может воспроизводить записанный голос при скорости от 8 до 320 Кбит/с. Мы рекомендуем Вам использовать диски, записанные при скорости 128 Кбит/с и выше, т.к. они дают более качественный звук.

MP3 – это формат сжатия музыкальных файлов, сокращение от MPEG Level 3. Level 3 – Уровень 3. MPEG – Motion Pictures Expert Group, т.е. «группа экспертов по движущимся изображениям». Данный формат используется в персональных компьютерах как стандартный режим проигрывания. MP3 может сжимать аудио- файл до 10% от его исходного размера, при этом сохраняя высокое качество звучания. Это значит, что около 10 CD дисков может быть записано на один СD-R или CD-RW диск. Таким образом, не нужно постоянно менять CD диски для длительного проигрывания. Такой проигрыватель допускает воспроизведение CD-ROM, CD-R и CD-RW дисков, а также любых дисков, совместимых с ISO9660 Уровней 1 и 2 и файловыми системами ROMEO и JOLOEY. Он может воспроизводить диски с данными, совместимыми в составных секциях. MP3 файлы несовместимы с передачей данных, записанных по группам. Максимальное количество знаков, которое может фигурировать в названии файлов, составляет 32 символа (начиная с первого символа). Максимальное количество знаков, которое может фигурировать в названии папки, также составляет 32 символа. Если диск содержит MP3 файлы и аудиоданные (CD- 11 DA), например, CD-EXTRA и MIXED-MODE CD, то они могут переключаться между MPEG и CD-DA, чтобы воспроизводить эти два типа дисков.

Последовательность выбора воспроизведения и другие используемые папки станут пишущим порядком, используемым пишущим программным обеспечением. Таким образом, последовательность, предполагаемая временем воспроизведения, не будет противоречить самому воспроизведению. Однако некоторые виды программного обеспечения допускает установку последовательности проигрывания.

Внимание! При наименовании MP3 файла давайте ему соответствующее расширение (MP3). Проигрыватель будет воспроизводить файлы с расширением (.MP3) как MP3 файлы. Для предотвращения звуковых помех и сбоев в работе не используйте данное расширение для файлов не MP3 формата.

Включение и выключение магнитолы

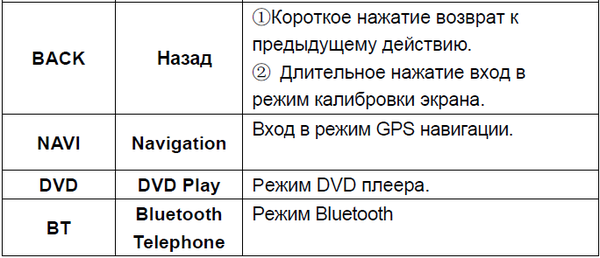

Функции кнопок на лицевой панели
